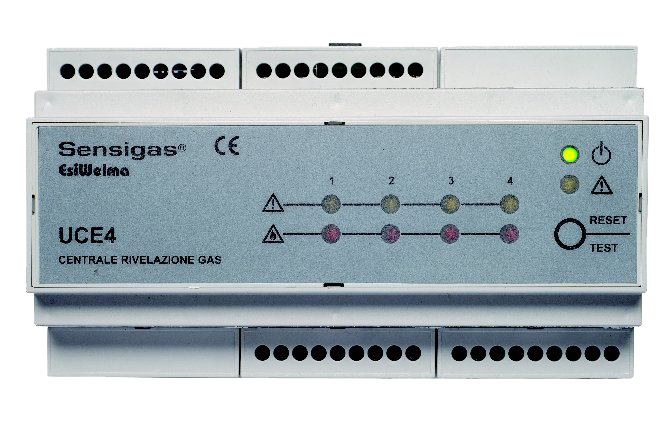

UCE4 – Centrale di rivelazione gas per 4 sonde

Centralina elettronica per il collegamento fino a 4 sonde modello URx13 o URx21xx (o combinazioni di entrambe le tipologie) per la realizzazione di impianti di rivelazione gas in ambienti quali Locali caldaie, Officine, Magazzini, Laboratori, etc. con la possibilità di pilotare una elettrovalvola o un dispositivo ausiliario (sirena, lampeggiante, estrattore, etc.) mediante il relè di allarme presente all’interno.

Scheda tecnica Centrale di rivelazione gas Sensigas UCE4

UCE4

Unità Centrale di rivelazione gas per 4 sonde

Prevista per il collegamento di:
– n.4 sonde tipo URxx13 oppure
– n.4 sonde tipo URx21xx (Vedi Rivelatori Industriali e Rivelatori ATEX)

Con interfaccia ottica a led (presenza tensione, anomalia generale, segnalazione di allarme gas e anomalia per ogni sonda) ed acustica tramite buzzer interno, uscita di comando per allarme gas e per segnalazione guasto.

In custodia plastica autoestinguente, per montaggio su barra DIN.

Uscite di comando:
– n.1 relè SPDT 250Vca 5A per allarme gas
– n.1 relè SPDT 250Vca 5A per segnalazione guasto

Grado di protezione: IP20 (IP40 quando correttamente installato in quadro elettrico)

Alimentazione: 12 Vac/dc

URG13

Sonda rivelazione gas Metano per Centrali UCE1/UCE4

Rivelatore a soglia (20% L.I.E. di Metano) con elemento sensibile a semiconduttore al biossido di stagno.

Alimentazione: da Centrale UCE..

Grado di protezione: IP44

URP13

Sonda rivelazione gas GPL per Centrali UCE1/UCE4

Rivelatore a soglia (20% L.I.E. di GPL) con elemento sensibile a semiconduttore al biossido di stagno.

Alimentazione: da Centrale UCE..

Grado di protezione: IP44

URO13

Sonda rivelazione Monossido di Carbonio (CO) per Centrali UCE1/UCE4

Rivelatore a soglia (200 PPM di CO) con elemento sensibile a semiconduttore al biossido di stagno.

Alimentazione: da Centrale UCE..

Grado di protezione: IP44

URG20SW

Sonda di rivelazione Metano

Sensore di Metano con scala di misura 0÷100% LIE o 0÷50% LIE selezionabile a mezzo jumper sulla scheda elettronica interna.

Elemento sensibile Catalitico

Alimentazione: 11÷28Vdc, anche da Centrale UCE1-4

Grado di protezione: IP44

Dettagli

URP20SW

Sonda rivelazione GPL

Sensore di GPL con scala di misura 0÷100% LIE o 0÷50% LIE selezionabile a mezzo jumper sulla scheda elettronica interna.

Elemento sensibile Catalitico

Alimentazione: 11÷28Vdc, anche da Centrale UCE1-4

Grado di protezione: IP44

Dettagli

URO20SW

Sonda rivelazione CO

Sensore di CO con scala di misura 0÷500PPM o 0÷250PPM selezionabile a mezzo jumper sulla scheda elettronica interna.

Cella Elettrochimica

Alimentazione: 11÷28Vdc, anche da Centrale UCE1-4

Grado di protezione: IP44

Dettagli

Qualora siano richiesti gradi di protezione superiori o ATEX, le centrali di controllo UCE1 e UCE4, possono collegare tutti i rivelatori stand alone della famiglia 4÷20mA di seguito elencati.

URx21SP

Rivelatori di gas per parcheggi con uscita 4÷20 mA – IP55

  • URB21SP Vapori Benzina (B)
  • URG21SP Metano (G)
  • URO21SP Monossido di Carbonio (O)
  • URP21SP GPL (P)

* Altri gas su richiesta, consultare la scheda tecnica

Dettagli

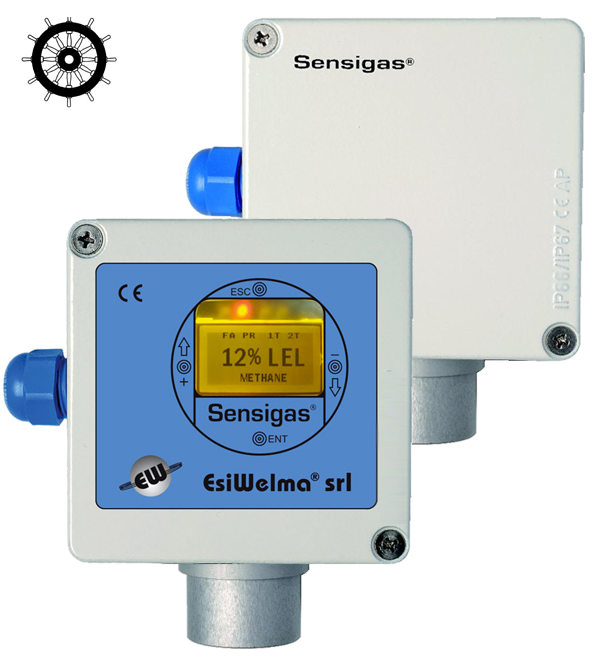

URx21zL

Rivelatori gas 4÷20 mA – IP55

  • URB21xL VAPORI DI BENZINA (B)
  • URC21xL PROPANO (C)
  • URE21xL ALCOL ETLICO (E)
  • URG21xL METANO (G)
  • URI21xL IDROGENO (I)
  • URL21xL ACETLENE (L)
  • URM21xL AMMONIACA (M)
  • URO21xL CO (O)
  • URP21xL GPL (P)
  • URT21xL OTTANO (T)
  • URD20IL ANIDRIDE CARBONICA (D)
  • URS21xL OSSIGENO (S)
Dettagli

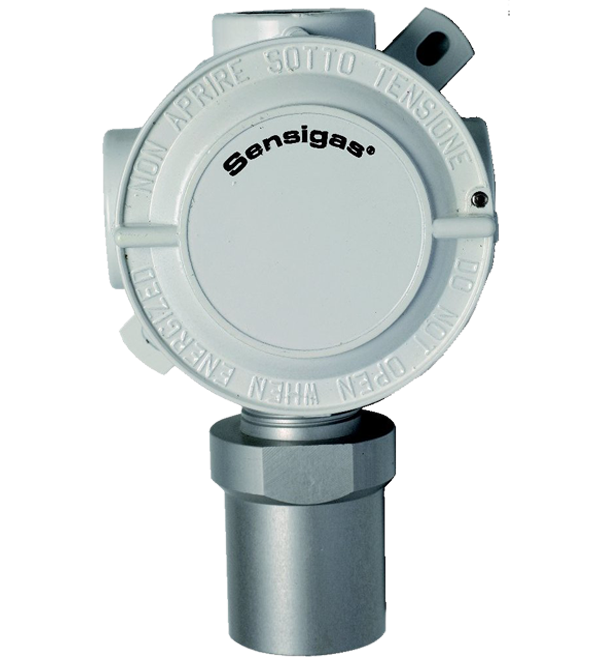

URx21zI

Rivelatori gas 4÷20 mA – IP65

  • URB21xI VAPORI DI BENZINA (B)
  • URC21xI PROPANO (C)
  • URE21xI ALCOL ETLICO (E)
  • URG21xI METANO (G)
  • URI21xI IDROGENO (I)
  • URL21xI ACETLENE (L)
  • URM21xI AMMONIACA (M)
  • URO21xI CO (O)
  • URP21xI GPL (P)
  • URT21xI OTTANO (T)
  • URD21II ANIDRIDE CARBONICA (D)
  • URS21xI OSSIGENO (S)
Dettagli

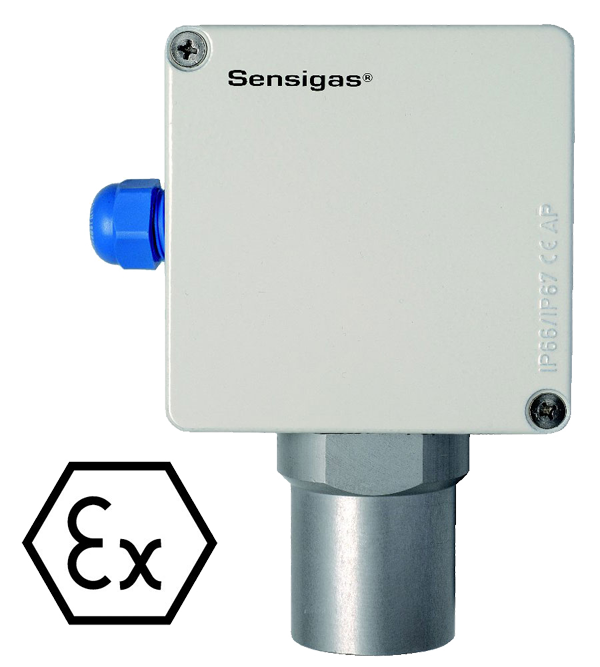

URx21xS

Rivelatori gas 4÷20 mA – ATEX II 3G Ex nA d IIC T6

  • URB21xS VAPORI DI BENZINA (B)
  • URC21xS PROPANO (C)
  • URE21xS ALCOL ETLICO (E)
  • URG21xS METANO (G)
  • URI21xS IDROGENO (I)
  • URL21xS ACETLENE (L)
  • URM21xS AMMONIACA (M)
  • URO21xS CO (O)
  • URP21xS GPL (P)
  • URT21xS OTTANO (T)
  • URD21IS ANIDRIDE CARBONICA (D)
  • URS21xS OSSIGENO (S)
Dettagli

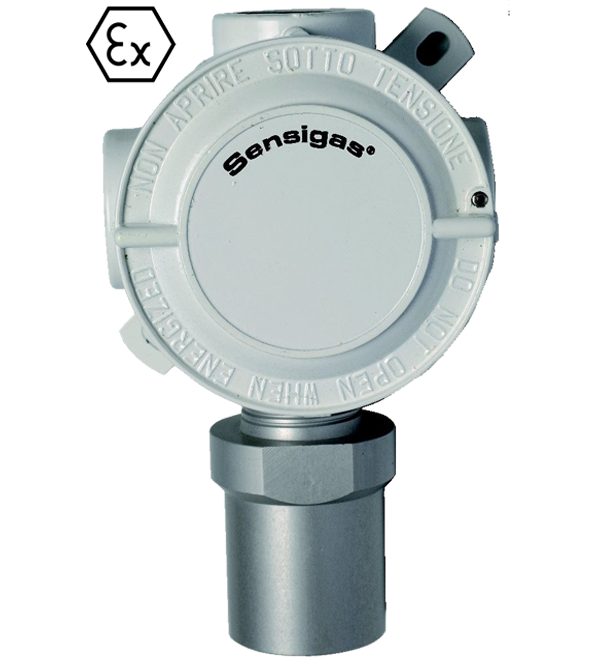

URx21xE

Rivelatori gas 4÷20 mA – ATEX II 2G Ex d IIC T6

  • URB21xE VAPORI DI BENZINA (B)
  • URC21xE PROPANO (C)
  • URE21xE ALCOL ETLICO (E)
  • URG21xE METANO (G)
  • URI21xE IDROGENO (I)
  • URL21xE ACETLENE (L)
  • URM21xE AMMONIACA (M)
  • URO21xE CO (O)
  • URP21xE GPL (P)
  • URT21xE OTTANO (T)
  • URD21IE ANIDRIDE CARBONICA (D)
  • URS21xE OSSIGENO (S)
Dettagli

Alimentatori da rete a 12 Vdc per UCE1 e UCE4 montaggio su guida DIN

ALE 1

Alimentatore ultra sottile (1 Modulo, 17,5 mm) per guida DIN
– Tensione d’Ingresso: Universal Range 100 ÷ 240 Vac; 50 ÷ 60 Hz
– Tensione d’Uscita: 12 Vdc con la protezione dal corto circuito
– Potenza 15 W (1,25 A)
– Range Temperatura Operativa: -20 °C ÷ +50°C
– Grado di Protezione: IP20 (IP40 quando installato in quadro elettrico)

ALE 4

Alimentatore ultra sottile (2 Moduli, 30,0 mm) per guida DIN
-Tensione d’Ingresso: Universal Range 100 ÷ 240 Vac; 50 ÷ 60 Hz
– Tensione d’Uscita: 12 Vdc con la protezione dal corto circuito
– Potenza 30 W (2 A)
– Range Temperatura Operativa: -20 °C ÷ +50°C
– Grado di Protezione: IP20 (IP40 quando installato in quadro elettrico)
