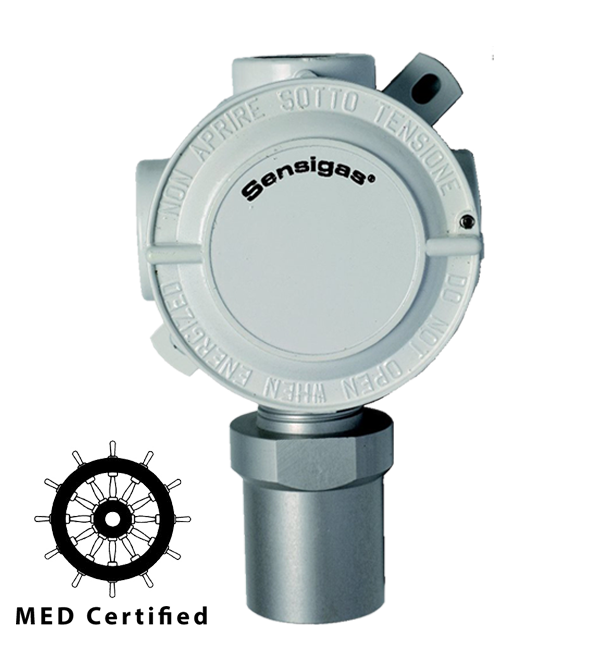

URx20xI – Rivelatori di gas con uscita 4÷20 mA e 4 uscite a relè – IP65

Rivelatore di gas in custodia metallica IP65 con led di indicazione stato funzionale, per la segnalazione di allarmi gas tramite uscita analogica 4÷20 mA o su soglie di intervento (preallarme, allarmi livello 1 e 2, guasto) liberamente impostabili tramite dip-switch.
N°4 uscite a relè (con scheda opzionale UZR20.4).

Alimentazione: 11÷28 Vdc
Uscite segnale: 4÷20 mA
Uscite di comando: n.4 relè SPDT (con scheda UZR20.4)
Sensore: S (Standard) o P (Professional)
Grado di protezione: IP65
Temp.ambiente: -20 °C/+50 °C

Per i gas non compresi nell’elenco sotto riportato si prega di contattare la Sede

Schede tecniche Sonde rivelazione gas URx20xI
Scheda tecnica URD20SI – Sonde rivelazione ANIDRIDE CARBONICA – IP65
Scheda tecnica URS20SI – Sonde rivelazione OSSIGENO – IP65

Rivelatori di gas

URx20PI

Sensore professional (P)

URB20PI VAPORI DI BENZINA (B)
URC20PI PROPANO (C)
URE20PI ALCOL ETILICO (E)
URG20PI METANO (G)
URI20PI IDROGENO (I)
URL20PI ACETILENE (L)
URM20PI AMMONIACA (M)
URO20PI CO (O)
URP20PI GPL (P)
URT20PI OTTANO (T)

URx20SI

Sensore standard (S)

URB20SI VAPORI DI BENZINA (B)
URC20SI PROPANO (C)
URE20SI ALCOL ETILICO (E)
URG20SI METANO (G)
URI20SI IDROGENO (I)
URL20SI ACETILENE (L)
URM20SI AMMONIACA (M)
URO20SI CO (O)
URP20SI GPL (P)
URT20SI OTTANO (T)

URD20SI & URS20SI

Sensore standard (S)

URD20SI ANIDRIDE CARBONICA (D) Scheda tecnica
URS20SI OSSIGENO (S) Scheda tecnica

UZR20.4

Scheda a relè per rivelatori URx20xx

n.4 relè SPDT 50 mA a 24Vac/dc; 100 mA a 12Vac/dc

UZS20.x

Schede a variazione di resistenza tipo URS20.x

Attraverso dei photomos rendono disponibile ai loro morsetti una variazione di resistenza che è funzione del tipo di scheda e dello stato del rivelatore, in modo da adattarsi ai vari standard delle centrali antincendio;

In particolare:

UZS20.E

  • 22KOhm = funzionamento normale
  • 10Kohm = preallarme
  • 2,2KOhm = allarme prima soglia
  • aperto = Sensore guasto

UZS20.A

  • 27KOhm = funzionamento normale
  • 10KOhm = allarme prima soglia
  • aperto = Sensore guasto

UZS20.S

  • 27KOhm = funzionamento normale
  • 0 Ohm = allarme prima soglia
  • aperto = Sensore guasto
