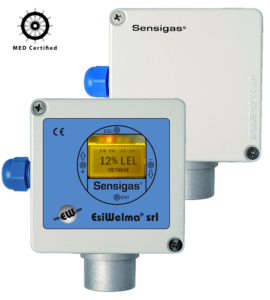

URx20xL – Rivelatori di gas con uscita 4÷20 mA e 4 uscite a relè – IP55

Rivelatore di gas in custodia metallica IP55 con led di indicazione stato funzionale, per la segnalazione di allarmi gas tramite uscita analogica 4÷20 mA o su soglie di intervento (preallarme, allarmi livello 1 e 2, guasto) liberamente impostabili tramite dip-switch.
N°4 uscite a relè (con scheda opzionale UZR20.4).

Alimentazione: 11÷28 Vdc
Uscite segnale: 4÷20 mA
Uscite di comando: n.4 relè SPDT (con scheda UZR20.4)
Sensore: S (Standard) o P (Professional)
Grado di protezione: IP55
Temp.ambiente: -20 °C/+50 °C

Per i gas non compresi nell’elenco sotto riportato si prega di contattare la Sede

Rivelatori di gas

URx20PL

Sensore professional (P)

URB20PL VAPORI DI BENZINA (B)
URC20PL PROPANO (C)
URE20PL ALCOL ETLICO (E)
URG20PL METANO (G)
URI20PL IDROGENO (I)
URL20PL ACETLENE (L)
URM20PL AMMONIACA (M)
URO20PL CO (O)
URP20PL GPL (P)
URT20PL OTTANO (T)

URx20SL

Sensore standard (S)

URB20SL VAPORI DI BENZINA (B)
URC20SL PROPANO (C)
URE20SL ALCOL ETLICO (E)
URG20SL METANO (G)
URI20SL IDROGENO (I)
URL20SL ACETLENE (L)
URM20SL AMMONIACA (M)
URO20SL CO (O)
URP20SL GPL (P)
URT20SL OTTANO (T)

URD20SL & URS20SL

Sensore standard (S)

URD20SL ANIDRIDE CARBONICA (D)
URS20SL OSSIGENO (S)

UZR20.4

Scheda a relè per rivelatori URx20xx

n.4 relè SPDT 50 mA a 24Vac/dc; 100 mA a 12Vac/dc

UZS20.x

Schede a variazione di resistenza tipo URS20.x

Attraverso dei photomos rendono disponibile ai loro morsetti una variazione di resistenza che è funzione del tipo di scheda e dello stato del rivelatore, in modo da adattarsi ai vari standard delle centrali antincendio;

In particolare:

UZS20.E

  • 22KOhm = funzionamento normale
  • 10Kohm = preallarme
  • 2,2KOhm = allarme prima soglia
  • aperto = Sensore guasto

UZS20.A

  • 27KOhm = funzionamento normale
  • 10KOhm = allarme prima soglia
  • aperto = Sensore guasto

UZS20.S

  • 27KOhm = funzionamento normale
  • 0 Ohm = allarme prima soglia
  • aperto = Sensore guasto
