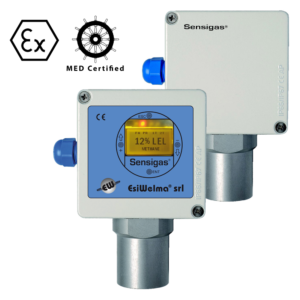

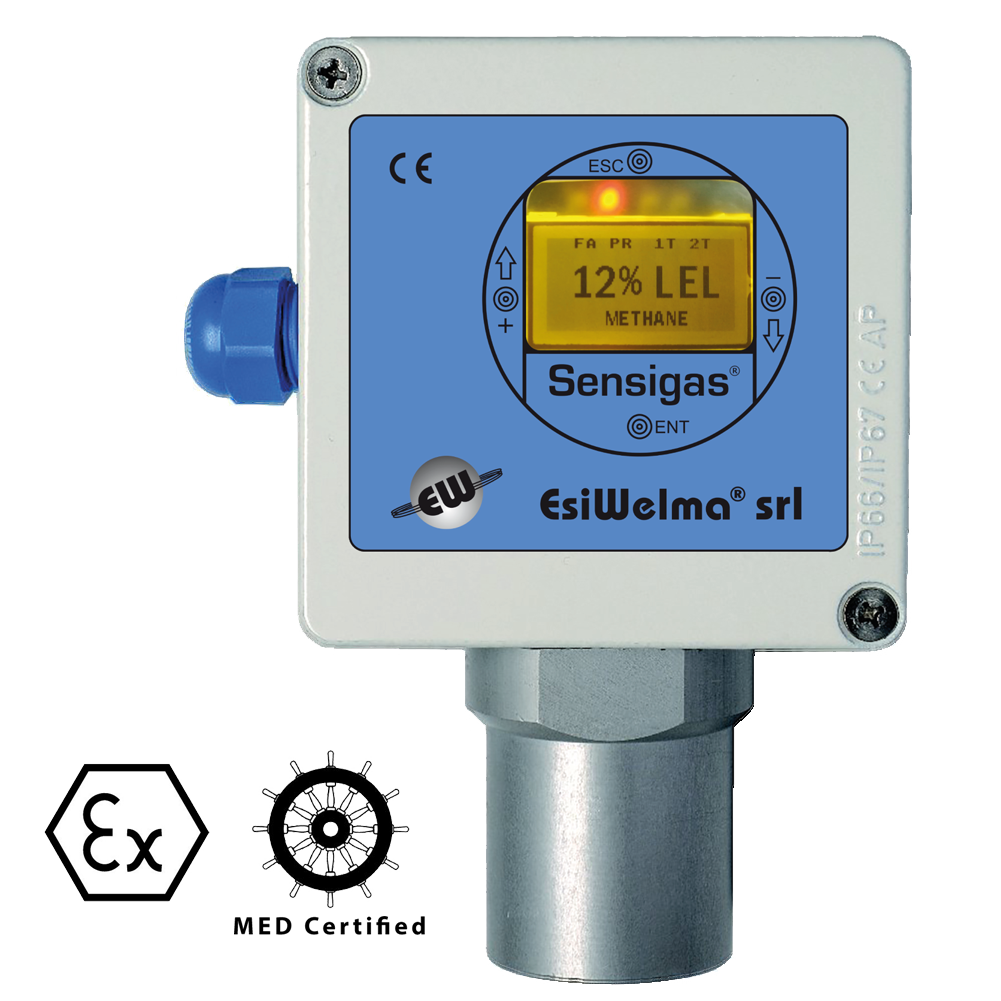

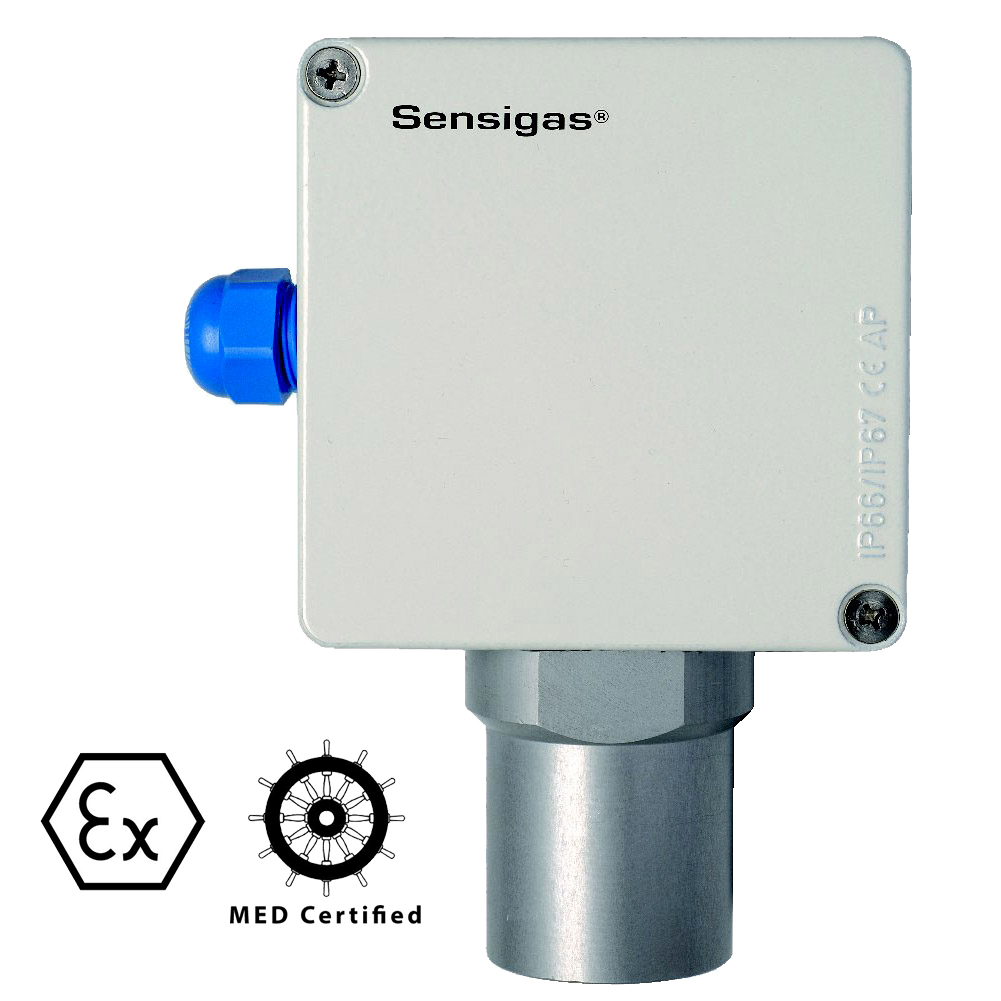

URx20xS – Rivelatori di gas con uscita 4÷20 mA e 4 uscite a relè – ATEX Ex nA

Rivelatore di gas certificato ATEX Ex nA, con led di indicazione stato funzionale, per la segnalazione di allarmi gas tramite uscita analogica 4÷20 mA o su soglie di intervento (preallarme, allarmi livello 1 e 2, guasto) liberamente impostabili tramite dip-switch.
N°4 uscite a relè (con scheda opzionale UZR20.4).

Alimentazione: 11÷28 Vdc
Uscite segnale: 4÷20 mA
Uscite di comando: n.4 relè SPDT (con scheda UZR20.4)
Sensore: S (Standard) o P (Professional)
Modo di protezione: ATEX II 3G Ex nA nC d IIC T6 Gb
Temp.ambiente: -20 °C/+50 °C

Per i gas non compresi nell’elenco sotto riportato si prega di contattare la Sede

Sensigas Schede tecniche Sonde rivelazione gas URx20xS Certificate ATEX Ex nA
Sensigas URD20SS Schede tecniche Sonde rivelazione ANIDRIDE CARBONICA – Certificate ATEX Ex nA
Sensigas URS20SS Schede tecniche Sonde rivelazione OSSIGENO – Certificate ATEX Ex nA

URx20PS

Sensore professional (P)

URB20PS VAPORI DI BENZINA (B)
URC20PS PROPANO (C)
URE20PS ALCOL ETILICO (E)
URG20PS METANO (G)
URI20PS IDROGENO (I)
URL20PS ACETILENE (L)
URM20PS AMMONIACA (M)
URO20PS CO (O)
URP20PS GPL (P)
URT20PS OTTANO (T)

URx20SS

Sensore standard (S)

URB20SS VAPORI DI BENZINA (B)
URC20SS PROPANO (C)
URE20SS ALCOL ETILICO (E)
URG20SS METANO (G)
URI20SS IDROGENO (I)
URL20SS ACETILENE (L)
URM20SS AMMONIACA (M)
URO20SS CO (O)
URP20SS GPL (P)
URT20SS OTTANO (T)

URD20SS & URS20SS

Sensore standard (S)

URD20SS ANIDRIDE CARBONICA (D)
URS20SS OSSIGENO (S)

UZR20.4

Scheda a relè per rivelatori UR.20..

n.4 relè SPDT 50 mA a 24Vac/dc; 100 mA a 12Vac/dc

UZS20.x

Schede a variazione di resistenza tipo URS20.x

Attraverso dei photomos rendono disponibile ai loro morsetti una variazione di resistenza che è funzione del tipo di scheda e dello stato del rivelatore, in modo da adattarsi ai vari standard delle centrali antincendio;

In particolare:

UZS20.E

  • 22KOhm = funzionamento normale
  • 10Kohm = preallarme
  • 2,2KOhm = allarme prima soglia
  • aperto = Sensore guasto

UZS20.A

  • 27KOhm = funzionamento normale
  • 10KOhm = allarme prima soglia
  • aperto = Sensore guasto

UZS20.S

  • 27KOhm = funzionamento normale
  • 0 Ohm = allarme prima soglia
  • aperto = Sensore guasto
