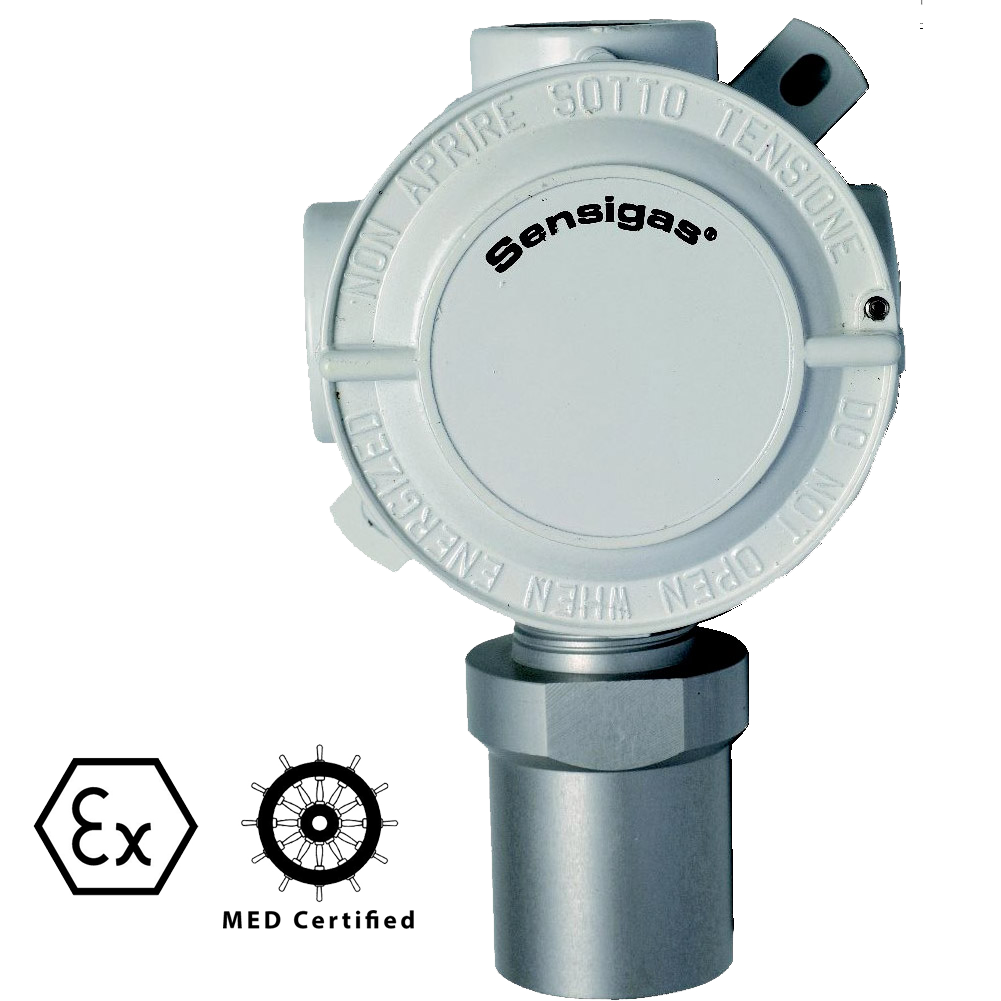

URx20xE – Rivelatori di gas con uscita 4÷20 mA e 4 uscite a relè – ATEX Ex d

Rivelatore di gas certificato ATEX Ex d, con led di indicazione stato funzionale, per la segnalazione di allarmi gas tramite uscita analogica 4÷20 mA o su soglie di intervento (preallarme, allarmi livello 1 e 2, guasto) liberamente impostabili tramite dip-switch.
N°4 uscite a relè (con scheda opzionale UZR20.4).

Alimentazione: 11÷28 Vdc
Uscite segnale: 4÷20 mA
Uscite di comando: n.4 relè SPDT (con scheda UZR20.4)
Sensore: S (Standard) o P (Professional)
Modo di protezione: ATEX II 2G Ex d IIC T6 Gb
Temp.ambiente: -20 °C/+50 °C

Per i gas non compresi nell’elenco sotto riportato si prega di contattare la Sede

Sensigas Schede tecniche Sonde rivelazione gas URx20xE Certificate ATEX Ex d
Sensigas Scheda tecnica URD20SE – Sonde rivelazione ANIDRIDE CARBONICA – Certificate ATEX Ex d
Sensigas Scheda tecnica URS20SE – Sonde rivelazione OSSIGENO – Certificate ATEX Ex d

Rivelatori di gas

URx20PE

Sensore professional (P)

URB20PE VAPORI DI BENZINA (B)
URC20PE PROPANO (C)
URE20PE ALCOL ETILICO (E)
URG20PE METANO (G)
URI20PE IDROGENO (I)
URL20PE ACETILENE (L)
URM20PE AMMONIACA (M)
URO20PE CO (O)
URP20PE GPL (P)
URT20PE OTTANO (T)

URx20SE

Sensore standard (S)

URB20SE VAPORI DI BENZINA (B)
URC20SE PROPANO (C)
URE20SE ALCOL ETILICO (E)
URG20SE METANO (G)
URI20SE IDROGENO (I)
URL20SE ACETILENE (L)
URM20SE AMMONIACA (M)
URO20SE CO (O)
URP20SE GPL (P)
URT20SE OTTANO (T)

URD20SE & URS20SE

Sensore standard (S)

URD20SE ANIDRIDE CARBONICA (D)
URS20SE OSSIGENO (S)

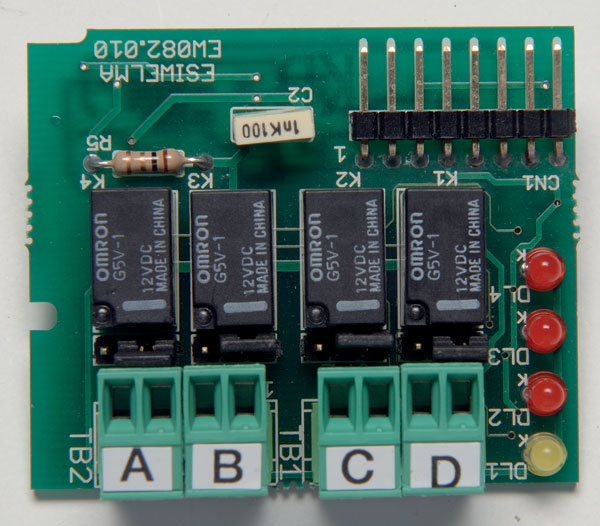

UZR20.4

Scheda a relè per rivelatori URx20xx

n.4 relè SPDT 50 mA a 24Vac/dc; 100 mA a 12Vac/dc

UZS20.x

Schede a variazione di resistenza tipo URS20.x

Attraverso dei photomos rendono disponibile ai loro morsetti una variazione di resistenza che è funzione del tipo di scheda e dello stato del rivelatore, in modo da adattarsi ai vari standard delle centrali antincendio;

In particolare:

UZS20.E

  • 22KOhm = funzionamento normale
  • 10Kohm = preallarme
  • 2,2KOhm = allarme prima soglia
  • aperto = Sensore guasto

UZS20.A

  • 27KOhm = funzionamento normale
  • 10KOhm = allarme prima soglia
  • aperto = Sensore guasto

UZS20.S

  • 27KOhm = funzionamento normale
  • 0 Ohm = allarme prima soglia
  • aperto = Sensore guasto
