EW40 – Sistema centralizzato di rivelazione gas con Bus di comunicazione

Il sistema EW40 è dedicato alla rilevazione di gas in vari ambienti quali centrali termiche, autorimesse, laboratori, reparti produttivi, magazzini, depositi, cucine industriali e, in generale, in aree a rischio di esplosione.

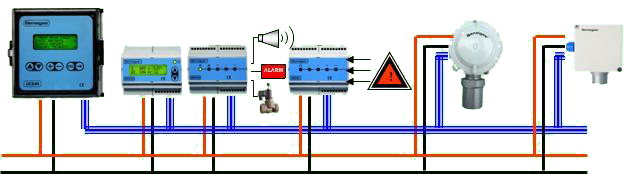

Il sistema è costituito da una Unità Centrale UCE40 (dotata di display e tastiera) e da varie tipologie di periferiche con funzioni dedicate (sonde di rivelazione gas, moduli di ingresso allarme MID40, moduli display MDD40, moduli di uscita a relè MAR40) che scambiano dati a mezzo di apposito Bus di comunicazione.

Le sonde di rivelazione gas sono disponibili nelle versioni:

  • URx40xE con certificazione ATEX Ex d
  • URx40xS con certificazione ATEX Ex nA
  • URx40xI in esecuzione IP65
  • URx40xL in esecuzione IP55
  • URx40SP in esecuzione IP55 per parcheggi

Scopi principali del sistema sono:

  1. Centralizzare, a mezzo di apposito Bus di comunicazione, tutti i dati di funzionamento delle sonde di rivelazione gas (misure, vita residua, etc) e tutti gli allarmi derivanti dalle sonde stesse e dalle altre periferiche di ingresso del sistema sull’Unità Centrale
  2. Attivare, in caso di allarme, segnalazioni e/o impianti esterni (segnali luminosi, sirene, sistemi di ventilazione, etc.) a mezzo di apposite uscite a relè di cui è dotata l’Unità Centrale oppure attraverso moduli di uscita periferici dedicati a tale scopo. In questo modo il sistema segnala condizioni di allarme e pericolo, e attiva, automaticamente, procedure dedicate alla sicurezza del personale e degli impianti
  3. Configurare aree o zone funzionali di impianto creando gruppi di periferiche le cui condizioni di allarme siano in grado di attivare dispositivi e/o macchine dedicate alla protezione di quell’area o zona. A tale scopo dall’Unità Centrale è possibile associare a ciascuna sonda o gruppo di sonde uno o più moduli di uscita
  4. Distribuire geograficamente sull’impianto le informazioni relative allo stato di un area o zona funzionale attraverso appositi moduli di interfaccia dotati di proprio display e tastiera per lo scrolling dei dati

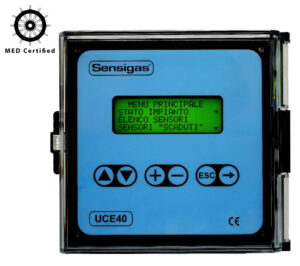

UCE40MPA

Unità Centrale di rivelazione gas.
Dotata di Bus di comunicazione (1 loop) per il collegamento con periferiche (max 99 unità) tipo: moduli allarmi, moduli relè, moduli display, rivelatori tipo URx40xx.

Fuzioni di supervisione e gestione del sistema EW40 con segnalazioni cumulative di allarme (preallarme, allarme Liv.1, allarme Liv.2, guasto) tramite apposite uscite a relè.
Interfaccia Utente a display retroilluminato con tastiera a 6 tasti multifunzione.
In custodia plastica autoestinguente 144×144 per montaggio a fronte quadro.

Uscite di comando:
– n.4 relè SPDT 250Vca 5A

Interfacce:

– n.1 RS232 (configurazione/stampante)
– n.1 RS232/RS485 (supervisione – ModBus)

Grado di protezione: IP54
Alimentazione: 12 Vdc (230Vac con aliment.UCE40.AL)

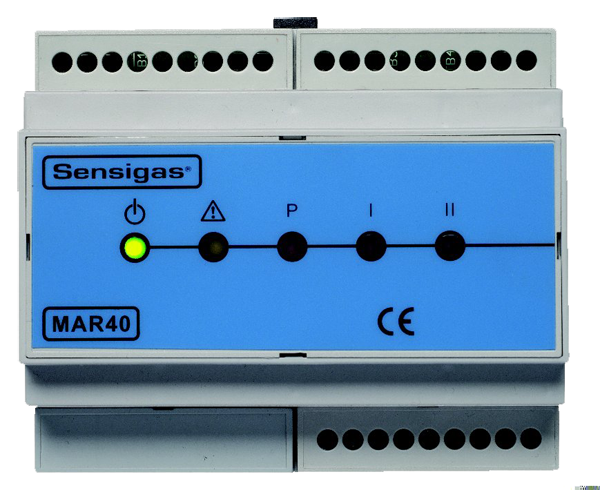

MAR40

Modulo di uscita a relè.
Prevede 4 uscite digitali per il comando locale di dispositivi ausiliari (elettrovalvole, estrattori, sirene, etc) conseguente ad allarmi di zona (preallarme, allarme Liv.1, allarme Liv.2, guasto).
In custodia plastica autoestinguente per montaggio su barra DIN.
Uscite di comando: n.4 relè SPDT 250Vca 5A
Grado di protezione: IP20 (IP40 quando correttamente installato in quadro elettrico)
Alimentazione: 12 Vdc

MDD40

Modulo display.
Consente la visualizzazione locale dello stato delle periferiche (moduli allarme, rivelatori tipo URx40xx) associate ad una singola zona.
In custodia plastica autoestinguente per montaggio su barra DIN.
Grado di protezione: IP20 (IP40 quando correttamente installato in quadro elettrico)
Alimentazione: 12 Vdc

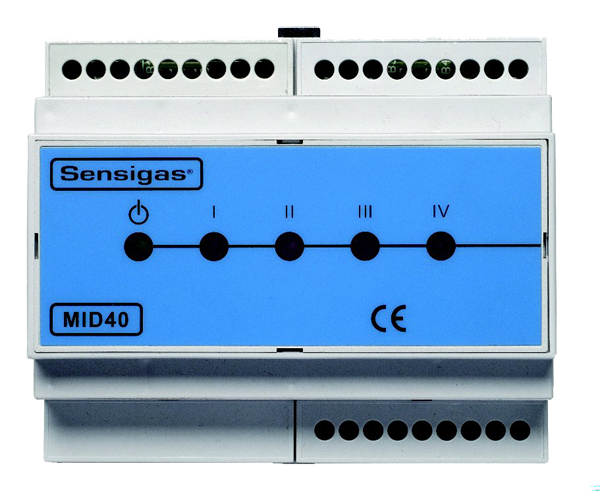

MID40

Modulo di allarmi.
Prevede 4 ingressi digitali per la centralizzazione di eventi (allarmi generici, pulsanti per segnalazione manuale di allarme).
In custodia plastica autoestinguente per montaggio su barra DIN.
Ingressi digitali: n.4 liberi da potenziale
Grado di protezione: IP20 (IP40 quando correttamente installato in quadro elettrico)
Alimentazione: 12 Vdc




URx40SP

Rivelatori di gas per parcheggi con uscita Bus per Sistema EW40 – IP55

  • URB40SP Vapori Benzina (B)
  • URG40SP Metano (G)
  • URN140SP Monossido di Azoto (N1)
  • URN240SP Biossido di Azoto (N2)
  • URO40SP Monossido di Carbonio (O)
  • URP40SP GPL (P)

URx40xL

Rivelatori gas con uscita Bus per Sistema EW40 – IP55

  • URB40xL VAPORI DI BENZINA (B)
  • URC40xL PROPANO (C)
  • URE40xL ALCOL ETILICO (E)
  • URG40xL METANO (G)
  • URI40xL IDROGENO (I)
  • URL40xL ACETILENE (L)
  • URM40xL AMMONIACA (M)
  • URO40xL CO (O)
  • URP40xL GPL (P)
  • URT40xL OTTANO (T)
  • URD40xL ANIDRIDE CARBONICA (D)
  • URS40xL OSSIGENO (S)

URx40xI

Rivelatori gas con uscita Bus per Sistema EW40 – IP65

  • URB40xI VAPORI DI BENZINA (B)
  • URC40xI PROPANO (C)
  • URE40xI ALCOL ETILICO (E)
  • URG40xI METANO (G)
  • URI40xI IDROGENO (I)
  • URL40xI ACETILENE (L)
  • URM40xI AMMONIACA (M)
  • URO40xI CO (O)
  • URP40xI GPL (P)
  • URT40xI OTTANO (T)
  • URD40xI ANIDRIDE CARBONICA (D)
  • URS40xI OSSIGENO (S)

URx40xS

Rivelatori gas con uscita Bus per Sistema EW40 – ATEX II 3G Ex nA d IIC T6

  • URB40xS VAPORI DI BENZINA (B)
  • URC40xS PROPANO (C)
  • URE40xS ALCOL ETILICO (E)
  • URG40xS METANO (G)
  • URI40xS IDROGENO (I)
  • URL40xS ACETILENE (L)
  • URM40xS AMMONIACA (M)
  • URO40xS CO (O)
  • URP40xS GPL (P)
  • URT40xS OTTANO (T)
  • URD40xS ANIDRIDE CARBONICA (D)
  • URS40xS OSSIGENO (S)

URx40xE

Rivelatori gas con uscita Bus per Sistema EW40 – ATEX II 2G Ex d IIC T6

  • URB40xE VAPORI DI BENZINA (B)
  • URC40xE PROPANO (C)
  • URE40xE ALCOL ETILICO (E)
  • URG40xE METANO (G)
  • URI40xE IDROGENO (I)
  • URL40xE ACETILENE (L)
  • URM40xE AMMONIACA (M)
  • URO40xE CO (O)
  • URP40xE GPL (P)
  • URT40xE OTTANO (T)
  • URD40xE ANIDRIDE CARBONICA (D)
  • URS40xE OSSIGENO (S)
